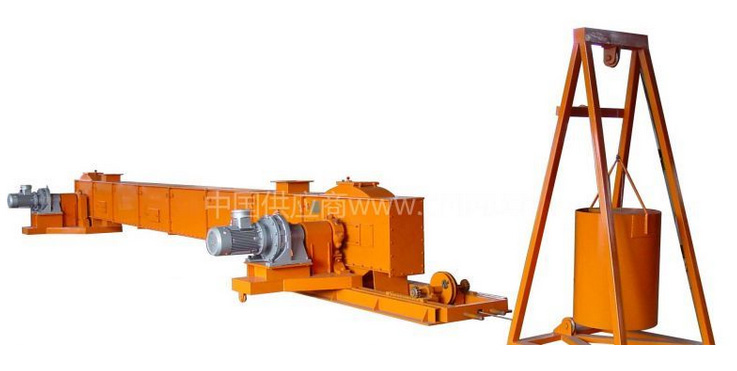

一、產品簡介
輸粉機是火力發電廠倉儲式供粉燃煤鍋爐的必備輔機。傳統中采用的螺旋輸粉機或埋刮板輸粉機存在著使用不可靠、維修頻繁、維修工況惡劣、備品備件費用高等弊病。本廠配制開發的HDCS型齒索式輸粉機完全克服了上述兩種輸粉機的弊病，為火力發電廠發電機組的穩發、滿發提供了保證。HDCS型齒索式輸粉機因其新穎性與高可靠性而被各發電廠優先選用。
齒條式輸粉機主要用于鍋爐制粉系統的煤粉雙向輸送。當兩臺燃煤機組之間安裝了齒索式輸粉機后，由于該機的高可靠性和長壽命的特點，可以使四臺磨煤機由同時運行改為三臺運行，一臺備用。
齒索式輸粉機也用于發電廠煤粉灰輸送以及其它密度在0.2t-2t/m3、溫度≤180℃的粉狀、顆粒狀物料的輸送。如水泥、礦渣、爐渣、化肥、陶土、石英砂、粘土粉、大米、面粉、木屑及菜籽等。 |
|
|
| |
| 二、結構說明 |
| 由結構圖可以看到：在封閉的鋼板箱體（序號10）里面，左右兩端各安裝著一個同步轉動的鏈輪（序號17），其動力傳遞依次為：電機（序號3）→擺線針輪減速機（序號2）→十字滑塊聯軸器（序號16）→鏈輪。鏈輪上的圓周溝槽中緊繃著兩條首尾相接的鋼絲索（序號8），其相對關系類似三角皮帶與皮帶輪的關系。鋼絲索上固定著刮板（序號4）、防側偏輪（序號5）、托輪（序號6）。一端鏈輪的軸線為固定不動；另一端鏈輪的軸線沿調節驅動架（序號15）可調，調整鋼絲索的繃緊程度。箱體上面有數個（序號9）進粉口；箱體下面有數個（序號21）出粉口；箱體的兩端各有一個回粉口（序號14）。進出粉口的數量與位置視用戶需要而定。箱體的長度系由單節拼接而成。每一單節長度1500mm左右。 |
| |
| 三、工作原理 |
齒索式輸粉機由兩端鏈輪的傳動帶動鋼絲索及其上面的刮板沿箱體的長度方向作直線運動。箱體底部的粉料由于自重和箱體側壁的約束，粉料與運動的刮板間存在內摩擦。刮板對粉料的內摩擦和推力足以克服粉料與箱體之間的外摩擦力，從而形成連續的粉料流束。即粉料與鋼絲索、刮板同速運動，將粉料由進粉口輸至出粉口，鋼絲索運動的動力有兩個來源：
1、固定在鋼絲索上的刮板與鏈輪間的嚙合力；
2、繞鏈輪半周的鋼絲索與鏈輪間的靜摩擦力；
鑒于這兩個力遠大于輸送粉料的牽引力，故HDCS型齒輪式輸粉機工作可靠、穩定。 |
|

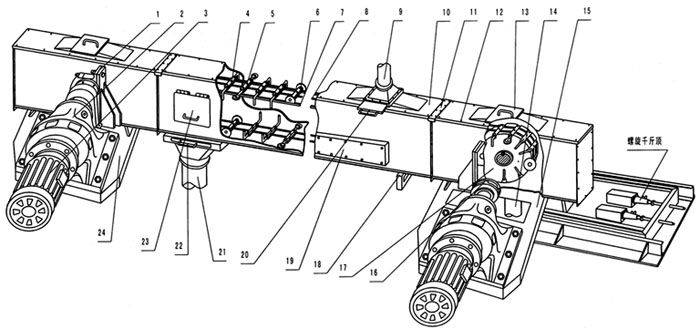

HDCS型齒索式輸粉機結構示意圖
|
|
|
| 四、技術參數 |
|
型號
|
CS150
|
CS200
|
CS270
|
CS350
|
CS410
|
CS500
|
CS600
|
|
輸送能力
|
體積流率Q（m3/h）
|
35
|
50
|
85
|
120
|
150
|
200
|
280
|
|
質量流率G（t/h）
|
24
|
34
|
58
|
80
|
100
|
136
|
190
|
|
最高粒位
|
200
|
220
|
270
|
300
|
320
|
350
|
400
|
|
粒度
|
理想
|
≤4
|
≤5
|
≤7
|
≤9
|
≤11
|
≤13
|
≤15
|
|
******（mm）
|
≤8
|
≤10
|
≤14
|
≤18
|
≤22
|
≤26
|
≤30
|
|
箱體尺寸
|
寬B（mm）
|
150
|
200
|
270
|
350
|
410
|
500
|
600
|
|
高H（mm）
|
550
|
600
|
720
|
770
|
850
|
900
|
1000
|
|
長L（mm）
|
20-180(由用戶確定)
|
|
電動機
|
額定電壓U
|
三相支流380V/220V 50Hz
|
|
額定功率P（W）
|
2P=3G.L(計算后按電機樣本圓整)
|
|
額定電流I（A）
|
I=0.84P/U
|
|
輸粉方向
|
雙向可控
|
|
輸粉速度（m/s）
|
0.368
|
|
| |
