涂料成套設備

加入時間：2015-11-30 14:05:51　　點擊：次

涂料成套設備

◇涂料成套設備概述

　　江蘇恒達電力石化設備有限公司(啟東市恒達電力石化設備廠)是目前國內率先采用高剪切分散技術生產涂料成套設備的制造商和銷售商，該設備可獨立完成分散、細化、冷卻、過濾和真空吸料等生產涂料的全過程，完全取代分散機、砂磨機、三輥研磨機等傳統設備，提高了生產效率和產品質量。該設備同時還可應用于化妝品、洗滌劑等日用化工產品的生產。

◇工作原理

　　高剪切分散技術從根本上解決了需要多道工序完成不同化學工藝的難題。高剪切技術的關鍵是由定轉子形成精密配合的工作腔，通過轉子的高速旋轉形成負壓，物料形成旋流被強制吸入工作腔內進行混合，并沿著徑向方向受離心力的作用從定子孔噴射出，從而完成分散工藝，混合后的物料通過定子孔的瞬間，將被快速旋轉的轉子剪切，極其精密的定轉子間隙確保被剪切的物料的細度達到mm級，通過采取框式攪拌器，乳化泵的循環處理及靜態混合器等配套設備的作用，使涂料產品的品質、生產效率均得到大幅度的提高。

傳統涂料設備和新型涂料設備工藝、性能比較∶

◇傳統涂料生產工藝

　　高速分散機
首先讓物料通過
高速分散機作用，
使其徹底分散均勻。

砂磨機
對于中低粘度的
物料采用砂磨機，
使物料進一步細化。

三輥研磨機
對于中高粘度的
物料采用三輥研
磨機，使物料細化。

過濾機
對于生產出的成
品進行過濾，去
除雜品。

成品

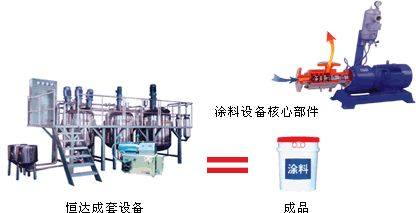

◇恒達成套設備生產工藝

　　該成套設備能獨立完成分散、研磨、細化、冷卻、過濾和真空自動吸料等全過程，大大降低了勞動強度，該成套設備是傳統設備生產涂料耗時的1/5，縮短了加工時間，并易清洗。
　　采用該成套設備產品細度比傳統設備進一步細化，分散效果進一步提高，可在真空狀態下操作，無氣泡產生，無粉塵飛揚，產品品質大幅度提高。

◇設備型號表示方法

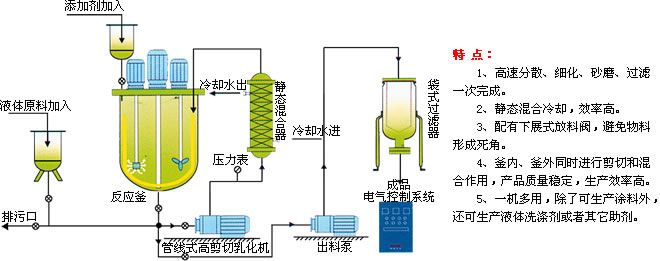

◇HTA型涂料成套設備流程圖

◇設備技術參數一覽表

	項目
型號

處理量(升/次）

功率（KW）

外型尺寸（長×寬×高mm)

重量

HTA-50

10.2

1200×1200×1700

500

HTA-100

100

10.2

1250×1250×1800

650

HTA-200

200

1300×1300×2000

920

HTA-300

300

1500×1500×2100

1550

HTA-500

500

1600×1800×2500

2100

HTA-1000

1000

1800×1800×2500

2600

HTA-1500

1500

66.5

1900×1900×2850

3100

HTA-2000

2000

84.5

2000×2000×3000

3600

HTA-3000

3000

2400×2400×3200

4200

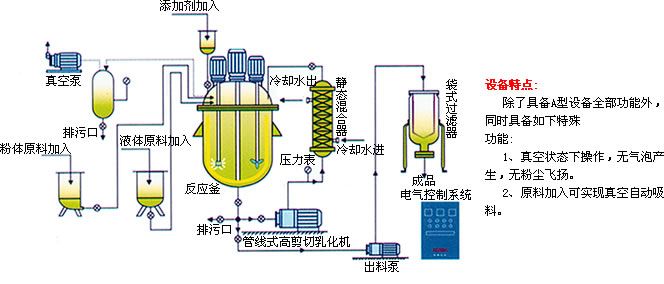

◇HTB型涂料成套設備流程圖

◇設備技術參數一覽表

	項目
型號

處理量(升/次）

功率（KW）

外型尺寸（長×寬×高mm)

重量

HTA-50

11.2

1200×1200×1900

600

HTA-100

100

11.2

1500×1250×2100

750

HTA-200

200

19.1

1300×1300×2200

1000

HTA-300

300

19.1

1500×1500×2400

1600

HTA-500

500

31.2

1600×1600×2600

2200

HTA-1000

1000

48.2

1800×1800×2800

2900

HTA-1500

1500

68.7

1900×1900×3000

3400

HTA-2000

2000

2000×2000×3100

3900

HTA-3000

3000

90.2

2400×2400×3300

4300

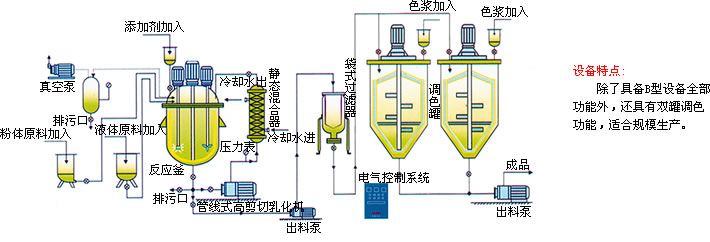

◇HTC型涂料成套設備流程圖

◇設備技術參數一覽表

	項目
型號

處理量(升/次）

功率（KW）

外型尺寸（長×寬×高mm)

重量

HTC-50

13.4

1400×1200×1900

800

HTC-100

100

13.4

1500×1250×2100

900

HTC-200

200

23.1

2550×1300×2200

1200

HTC-300

300

23.1

3000×2000×2400

1800

HTC-500

500

35.2

3500×2300×2600

2600

HTC-1000

1000

52.2

4000×2500×2800

3100

HTC-1500

1500

73.7

4500×2800×3000

3900

HTC-2000

2000

4900×3000×3100

4300

HTC-3000

3000

110.2

5800×3200×3300

4800

恒達成套設備各重點單元簡介

◇主反應釜

　　由高剪切乳化機、錨式攪拌、高速分散機組成多功能攪拌系統，是制漿工藝中的主要設備。高剪切乳化機出色的粉碎研磨功能、高速分散功能，加之錨式攪拌的混合功能，大大增強物料的流動性，進一步提高產品細度，縮短工作時間，提高工作效率，該系統可對三臺機器同時或分開操作，尤其適用中高粘度物料的生產，具有廣泛的通用性。

◇真空系統

　　由真空泵、真空緩沖罐組成的真空系統，實現了******的人機結合，粉、液體原料在真空系統作用下自動吸入釜內，獨特的機械密封系統確保在生產過程中保持良好的真空度，產品無氣泡產生，大大減輕了勞動強度，同時避免粉塵飛揚，有利環保要求。

◇輔反應釜

　　由反應釜，框式攪拌(含變頻調速）、色漿罐組成的輔反應釜是添加乳液、調色、添加助劑的重要設備，在制漿完成后，由泵自動加入乳液，低速攪拌均勻后，再調色、添加助劑等工藝，經過濾最終形成成品。

◇過濾器

　　對生產出的成品進行過濾，去除雜質。濾蕊拆洗、更換方便。

◇靜態混合器

　　該設備是引進日本技術而開發的混合、乳化、換熱新型高效設備，由于高剪切機的的研磨剪切，漿料溫度有所升高，靜態混合器內的混合單元使用物料時而流向中心，時而流向管壁，增加混合乳化效果，其換熱效果是夾套式冷卻的5-8倍，保證在內外環境溫差較大條件下進行生產。

◇乳化泵

　　多級多層高剪切乳化泵是涂料成套設備中關鍵的粉碎研磨設備，不僅具有乳化機的粉碎研磨效果，而且具有普通泵的輸送功能，配合釜外循環剪切研磨，確保物料充分細化。

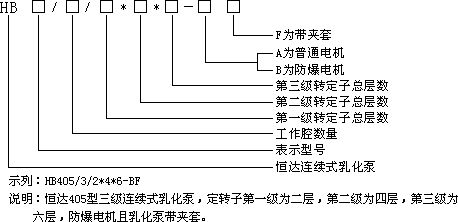

HB型連續式高剪切分散乳化泵

◇產品概述

　　恒達企業采用特殊設計的高速轉子與定子的組合，在馬達的驅動下，讓被加工物料吸入轉子承受幾十萬次的剪切作用，從而確保多相液體高度分散和固體顆粒迅速細化之目的?？筛鶕煌墓に囈笈渲枚?級轉、定子組合和復合式結構。

　　恒達企業用于連續的高剪切分散乳化機有二大系列：?jiǎn)渭壥紿BⅠ系列、三級式HBⅢ系列，線速度均在 15m/s以上，可滿足不同工況、不同行業的分散、乳化、均質工藝要求，適合于連續大批量生產，無死角，粒徑分布范圍窄小。

◇產品結構

　　本機結構緊湊，安裝簡便，占用空間小，運行穩定，噪音低。采用彈性聯軸器將驅動電機與軸承箱內的主軸聯接，工作腔有1至3個工作室組成。工作腔內傳動軸采用懸臂式，腔體可選配帶夾套，可用于被加工物料的加熱或冷卻。進、出口采用法蘭聯接，軸向進料，徑向出料。
